产品简介

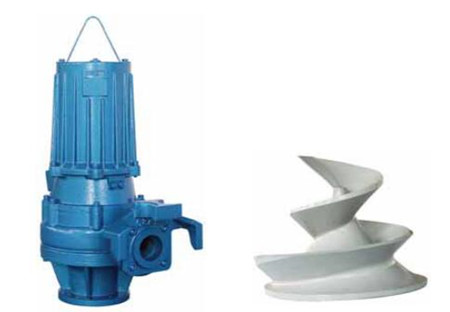

QWL系列潜水螺旋泵是在引进国表先进技术基础上研造成功的螺旋式无梗塞泵。钱柜qg777结合多年的设计、造作经验，经过若干次技术改进，形成了系列化的机能靠得住、技术成熟的潜水螺旋泵产品。该产品设计型谱化，拥有效率高、防缠绕、无梗塞、高靠得住性、自动耦合、自动节造和自动
；さ纫幌盗械睦。泵的机能覆盖面广，泵与电机共轴，结构紧凑，低噪音，便于现场装置和维建。

一、型号注明

二、产品特点

1、无梗塞机能显著

螺旋离心泵叶轮的通径大，加上导向和螺旋推动作用，使其通过机能很好，能够输送含固体颗粒及各类长纤维的液体，以及高粘度、高浓度液体，真正做到了无梗塞，不缠绕。

2、低紊流及柔性输送，无损性好

固液两相流逐步向前推动，流动方向无忽然变动，流动安稳，其怪异的设计使该泵能够通过脆弱或易损物体而不致令其受损。对水果、蔬菜、绒状物、含晶状物的流体，甚至活鱼都能等闲输送。近年来，尤其适合于输送活性污泥，并能够维持活性污泥的个性。

3、效能高

螺旋离心活动使流体在泵内滑润流动、低紊流，将水力损失降到最低水平，其了局就是直接降低能量亏损，效能高，降低运行用度
；削减泵的磨损，降低维建保养用度，削减歇工期，节约成本。

4、吸入机能好

；坏，低快的拔取能够很好地提高水泵的汽蚀机能，即便产生部门汽蚀，泵仍能正常工作。并可抽送含气的液体，含气量在15%以下时，泵的机能、振动根基不产生变动。

5、无过载功率曲线

优选的水力设计使得水泵的功率曲线平展，曲线后手下沉，在正常运行中，不会出现电机过载景象
；同时流量——扬程曲线陡斜，相对于扬程变动，流量变动很幼，从而能保障水泵安稳地运行。

三、产品合用领域

QWL系列潜水螺旋泵的主题部件叶轮选取螺旋叶片和离心叶片相结合的一体化结构设计，这种泵是容积泵和离心泵的组合，故称为螺旋离心泵。重要合用于市政工程、污水处置、造纸、纺织、印染、工农业、医院、构筑、宾馆、饭店等行业，用于输送带固体颗粒及各类长纤维的废水、城市生涯污水和雨水，还蕴含高浓度、高粘度液体的输送。

四、使用前提

1、输送介质温度：0～+1000C
；

2、输送介质PH值为4~10
；

3、输送介质的最高浓度：①纸浆——12%以下
；②带固体污水——13%以下
；③泥浆——14%以下
；④纤维浆——14%以下
；

4、电压380V、50Hz（其它电压、频率可按合同造作）
；

5、潜水深度：最深20m。

五、结构注明

QWL系列潜水螺旋泵的水力部门重要有出水蜗壳、吸水口、叶轮组成
；出水蜗壳由吸入盖和蜗壳两部门组成。吸入盖部门的叶轮，产生螺旋推动作用，蜗壳部门的叶轮像通常离心泵产生离心作用，叶片进口的锐角部门将杂物导向轴心左近，再利用螺旋作用使之沿轴线推动。

六、订购须知

①.在合同中应注明确的产品型号、产品名称、装置大局、机能参数（流量、扬程、电机功率）和使用电压
；

②.节造柜应注明启动方式（直接启动、自耦降压启动、可控柜软启动）、液位节造方式（浮球液位、压力变送器数显液位）、装置大局（户表型、户内型）
；

③.如需配端子箱，应注明是节造型，还是接线型
；

④.在“供货领域”中需由用户确定的尺寸应实时提供
；

⑤.在公司正常供货长度：7.5kW以下水泵电缆长6m,其余为10m,导轨长为3m,如用户有特殊要求，请予注明
；

⑥.如有其它特殊要求，签定合同前请与钱柜qg777泵阀销售部门联系。
