产品简介

　　QW系列无梗塞潜水排污泵是在消化、吸收国内表同类产品先进技术的基础上研造成功的新一代潜污泵产品，凭借公司的多年设计、造作、使用经验，经过屡次技术创新，产品已更靠得住、更成熟
。该产品拥有高效区宽、运行效能高、通过能力强、使用寿命长、装置方便、节造职能齐全等特点
。该系列产品为国度级新产品、获科技进取二等奖
。

　　为满足分歧工况前提需要，成功开发设计了高温、耐磨或隔爆型潜水排污泵，供用户选择，详见附录一、二
。

产品特点

1、过流部件设计怪异，高效区宽，部门泵拥有全扬程（无过载）个性，泵能在较大流量领域内高效、安全运行
。
2、通过能力强，叶轮的大通路防梗塞设计使泵能有效地输送含有直径5-125mm的固体颗粒及各类长纤维流体
。
3、电机选取隔套式表循环冷却系统，即便泵在露出液面或干式装置时也能安全靠得住运行
。
4、自动耦合装置系统设计合理，强度好，装置矫捷轻便，无需建造泵房以削减工程造价
。
5、配有过载、泄漏、超温、湿度、浸水等多项报警；は低澈鸵何唤谠煜低，并对各类运行状态进行集中节造和有效；
。

产品合用领域
　　重要用于市政工程、工农业、医院、构筑、宾馆、饭店等行业，用于输送带固体颗粒及各类长纤维的废水、城市生涯污水和雨水，还蕴含原水的输送、水产养殖、灌溉
。（配以特种材质，可用于有肯定侵蚀性的介质场所
。）

使用前提
　　1、输送介质温度不超过+40℃；
　　2、输送介质PH值为4-10；
　　3、输送介质中的固相物的容积比在2%以下
。

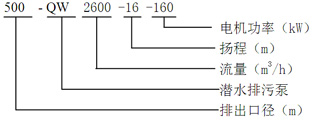

型号注明

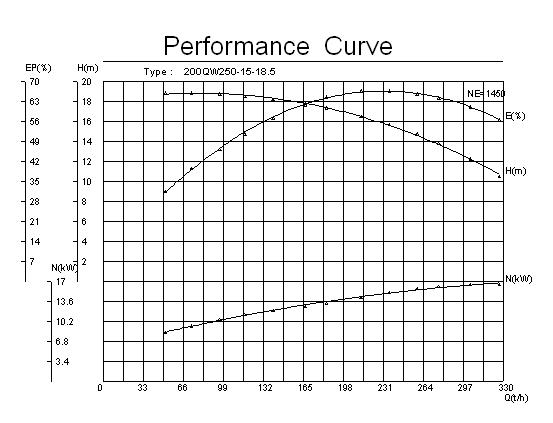

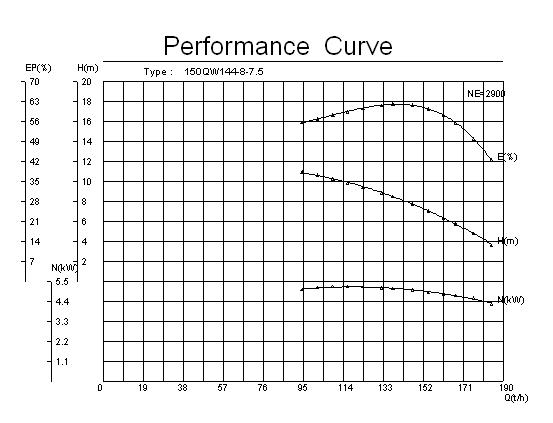

机能曲线

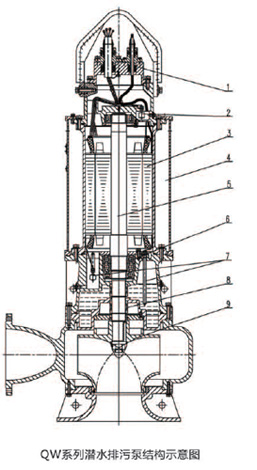

结构注明

　　QW系列潜水排污泵结构紧凑，并设置了各类状态显示及；ぷ爸，使得泵运行安全、靠得住
。

1、怪异的水密电缆设计，有效地预防由于电缆分裂而造成的泄漏
。
2、接线腔内的浸水监测装置能够对接线腔内的泄漏发出报警信号，节造系统对泵执行；
。
3、高机能鼠笼式感应电机，出格为潜水泵设计造作，选取F级绝缘等级，每相绕组均装有过热过载；ぴ
。
4、隔套式自循环冷却系统对电机进行冷却，改善了电机的工作环境，使泵在露出液面或干式装置时也能安全靠得住运行（15kW以下的泵无此冷却系统
。）
5、与电机转子一路进行平衡监测的不锈钢转轴，其结构紧凑，轴伸设计的短，削减运行时的振动，耽搁机械密封和轴承的使用寿命，运行噪音降低，电机每幼时启动≥ 15次
。
6、平生光滑免守护的滚动轴承，能接受所有的轴向和径向负荷，并齐全与泵输送的介质分隔
。
7、设置两路密封监督系统，任一密封泄漏便可报警
。
8、电机和水力部件之间设有机械密封系统，介质端为碳化钨环，耐温、耐冲击、耐磨损能力杰出，使用寿命长
。这种密封结构已在钱柜qg777使用了多年，已被证实比其他资料的结构更优厚
。
9、叶片式或流路式大通路叶轮，拥有较强的抗缠绕和无梗塞机能，经过精心平衡试验，运行安稳
。

装置方式
1、固定湿式装置
泵与耦合装置相连，耦合底座固定于泵坑底部，泵能够在集水坑中沿导杆高低自动滑动，当泵放下时，耦合装置自动地与耦合底座耦合，而提升时泵与耦合底座自动脱落
。检建时无需人员进出污水坑
。

2、固定干式装置
泵装置在集水池表侧，与进水管一路固定在底座上，由于选取隔套式自循环冷却系统，可确保水泵安全运行
。

3、移动式装置
将泵放到有必要的工作场所，接上出水管即可
。

选型须知
　　1、在选型时，应注明泵的型号、装置方式、池深、使用电压及泵节造；し绞，以便提供最优良的系统
。
　　2、节造柜应注明其起动方式、液位节造方式、装置大局
。
　　3、如需配端子箱，应注明是节造型，还是接线型
。
　　4、本公司7.5kW以下潜水排污泵潜水电缆正常供货长度为6m，其余潜水排污泵潜水电缆正常供货长度为10m，导杆长度为3m，若有特殊要求，请予注明
。

附录一：
潜水型高温耐磨泵

产品简介：
　　潜水高温耐磨泵合用于发电厂、钢铁厂、采矿厂、构筑等行业，用于输送含微幼颗；蚋呶碌慕橹
。本产品已获得国度授权，可代替进口
。
　　过流部件选取高抗磨资料铸造，提高了产品的抗磨机能
。静密封资料由氟橡胶造成，动密封选取两路齐全相对独立的机械密封串联组成，借助于防砂装置，有效削减了机械密封直接接触固体颗粒介质，耽搁了使用寿命
。通过扭转电机的造作工艺、提高电机的绝缘资料等级、在电机内部增长特殊的散热装置等措施，使电机能潜入80摄氏度的介质中陆续正常运行
。

合用场所：
　　介质中含有氧化铁皮等固体颗粒
　　介质中含有较多工业用油
　　介质温度较高，通常≤80℃
　　冶金行业用泵，好比各钢铁厂的热轧旋流池污水提升泵

结构特点：
　　1、电机为沉载潜水电机，适应介质温度≤80℃；
　　2、选取大尺寸沉载高温轴承，机能靠得住，寿命长；
　　3、后拉式结构使水泵的电机部门与过流部件很容易拆分，更换快捷；
　　4、专为耐磨性场所设计的叶轮，可使磨损水平降到最低，提高使用寿命；
　　5、选取本公司防砂密封技术，叶轮轮毂上装置有摈除盘，可将固体颗粒逐出隔离区；
　　6、当泵送介质粘度大并含有大量的固体颗粒时，可加上表冲刷装置；
　　7、可选用搅拌装置，使沉淀物最大水平地悬浮起来使泵送越发容易，并维持泵池底部的清洁
。

附录二

隔爆型潜水排污泵

产品简介：
　　隔爆型潜水泵是我公司在潜水泵的基础上，结合隔爆技术，研发出的一种新型产品
。
　　该产品可宽泛利用于石油、化工、煤炭蹬仔隔爆要求的区域
。

使用前提：
　　1、介质温度≤40℃；
　　2、介质的PH=5～9；
　　3、海拔高度不超过2000m；
　　4、含有爆炸性气体的场所
。

结构特点：
　　1、隔爆型潜水泵选取怪异的叶轮结构，大大提高了污物通过能力
。
　　2、隔爆型潜水泵机械密封选取新型硬质耐腐的碳化钨/碳化硅资料，确保了水泵的密封机能，耽搁了水泵的使用寿命
。
　　3、水泵整体结构紧凑、体积幼、噪声幼、节能成效显著，检建方便，无需建泵房，潜入水中即可工作，大大削减了工程造价
。
　　4、水泵内设置有高精度抗滋扰漏水检测传感器及热敏元器件，对水泵及电机加强了；ぷ饔
。
　　5、与通常水泵一样，隔爆型潜水泵可凭据用户必要建设节造柜，对泵的漏水、漏电、过载及超温等进行；，并可进行远程监控，提高了产品的安全性和靠得住性
。
6、水泵液位开关可凭据所需液位变动，自动节造泵的启动与终场，起到无人值守的职能
。
